RecurDyn V9R5의 새로운 기능인 Vibration Shape 기능을 소개 드립니다.

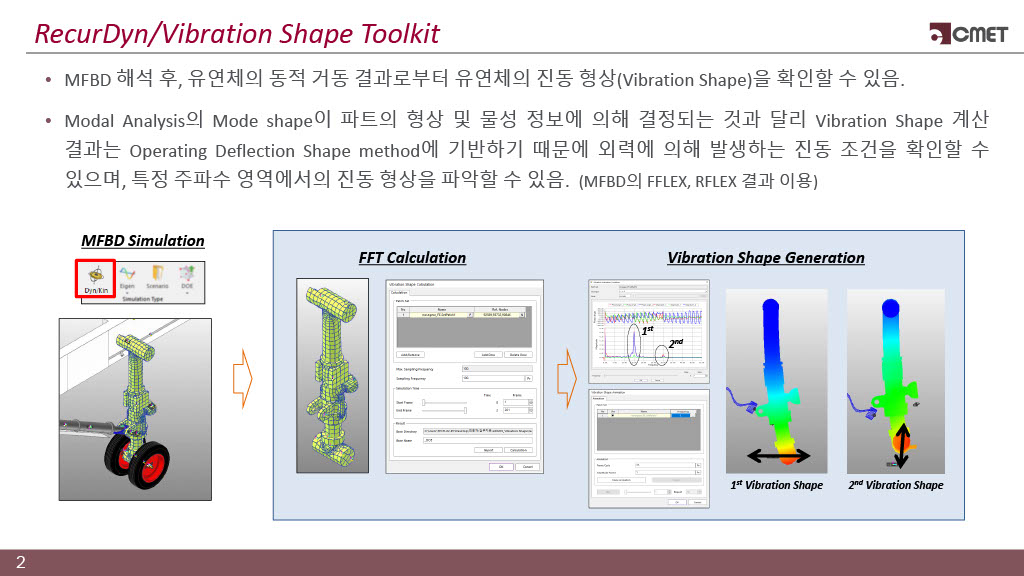

Vibration Shape 기능은 MFBD 해석 후, 유연체의 진동 형상을 확인 하는 기능입니다.

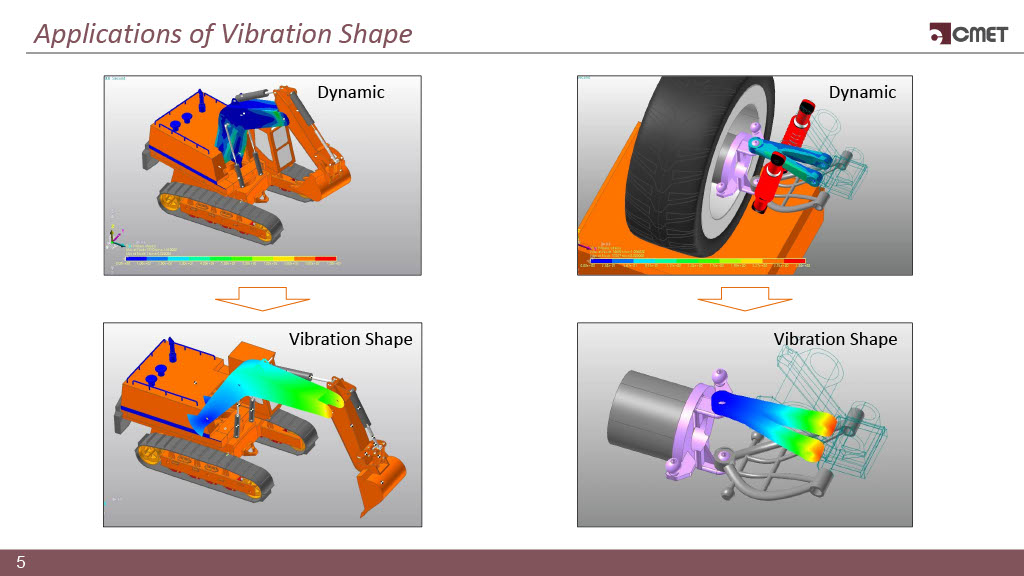

해당 기능을 통해 부품의 강성과 수명을 늘리는 보강 설계를 할 수 있습니다.

보강 설계를 하는 과정은 대략 아래 과정으로 간추릴 수 있으며, 아래 예제를 통해 Vibration Shape 기능을 익히실 수 있습니다.

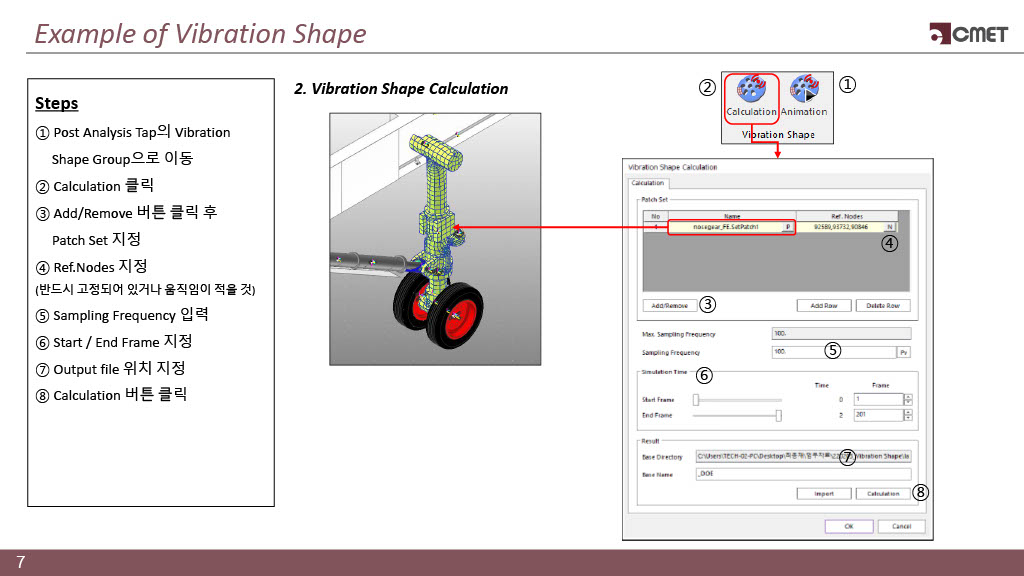

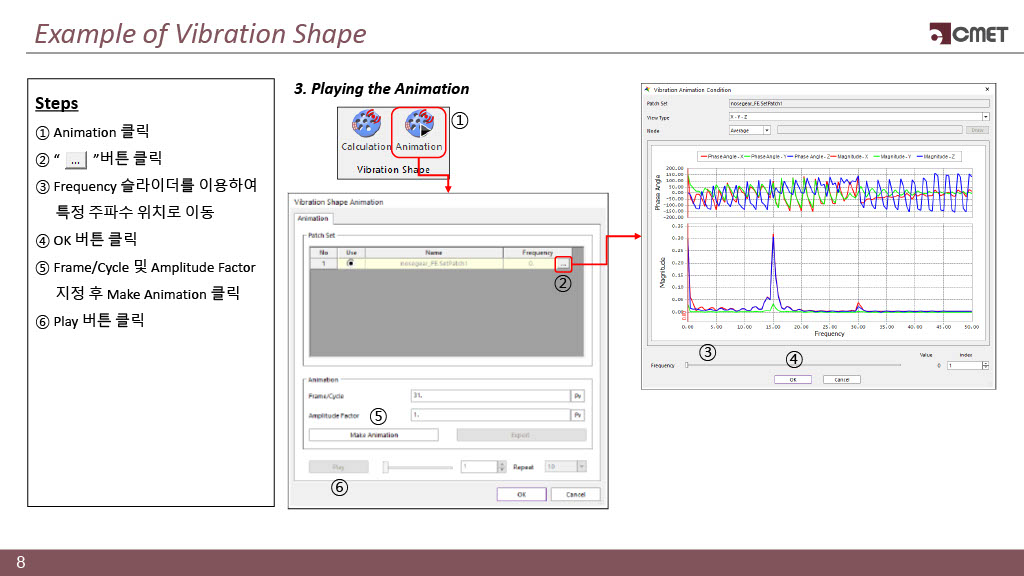

1. MFBD해석 후, Vibration Shape 기능을 이용해 유연체의 진동 형상을 파악 합니다.

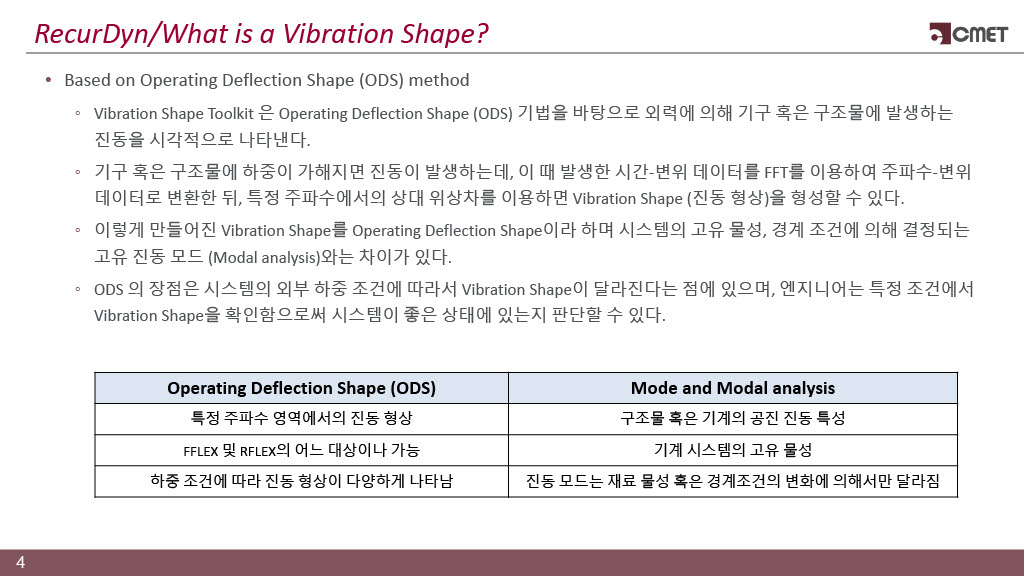

2. 유연체의 진동 형상을 주파수 대역 별로 구분 할 수 있습니다.

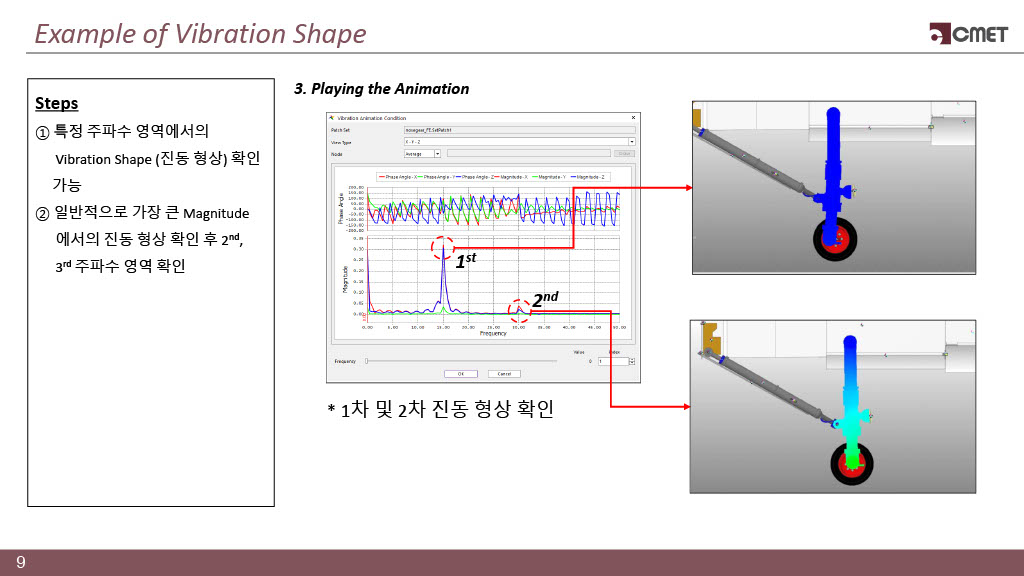

3. 특정 주파수에서의 진동요소가 크게 나타난다면, 부품의 강성과 수명을 위한 보강설계가 가능합니다.

자세한 VibrationShape 기능의 사용 방법이 궁금하시다면, <sales@cmet.co.kr>로 문의 바랍니다.
