Functions
RecurDyn과의 Co-Simulation 기능

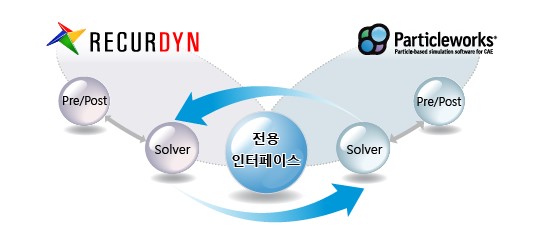

세계 최초로 동역학 해석(RecurDyn)과 유체 해석(Particleworks)의 Co-Simulation을 위한 전용 인터페이스를 기본 기능으로 탑재하였습니다. 이를 통해 과거에는 해석하기 힘들었던 동역학적인 움직임이 물이나 기름과 같은 액체에 미치는 영향이나, 액체 유동이 기계 시스템에 미치는 영향 등을 시뮬레이션을 통해 확인할 수 있습니다.
Pre/Post 기능
3차원 CAD 데이터를 Import하여 다양한 경계 조건 및 물성치를 부여하여 사용할 수 있으며, 해석 결과를 다양한 형태로 출력할 수 있습니다.
· Pre
- 3D CAD 데이터 Import 기능 (STL 포멧)
- 유입구/퇴출구 생성 기능 (원형/사각형
· Post
- 컨투어(Contour) 기능
- 스트림라인(Streamline) 기능- 애니메이션 기능
- 좌표, 속도, 압력, 전단 변형 속도, 토크 등을 다양한 포멧으로 출력할 수 있습니다.
- 해석 결과 데이터를 이미지 파일(JPEG/PNG), 동영상 파일(MPEG/AVI), STL 파일 등의 형태로 출력 가능합니다.
솔버
MPS 법을 사용하는 솔버는 유체/강체/분체 등의 다양한 물성치를 혼합하여 처리할 수 있습니다. (다만 강체와 분체의 혼합은 지원하지 않습니다.)
유체의 속도, 압력, 온도와 같은 데이터로부터 전단 속도나 토크 등을 구할 수 있습니다.
옵션 기능

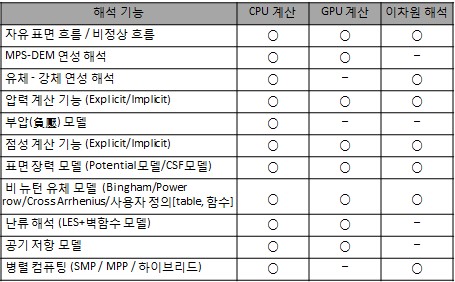

GPU 컴퓨팅 기어 (GPU를 이용한 고속 연산 기능)과 2차원 분석 기능을 옵션으로 제공하고 있습니다.
· High-Performance GPU computation

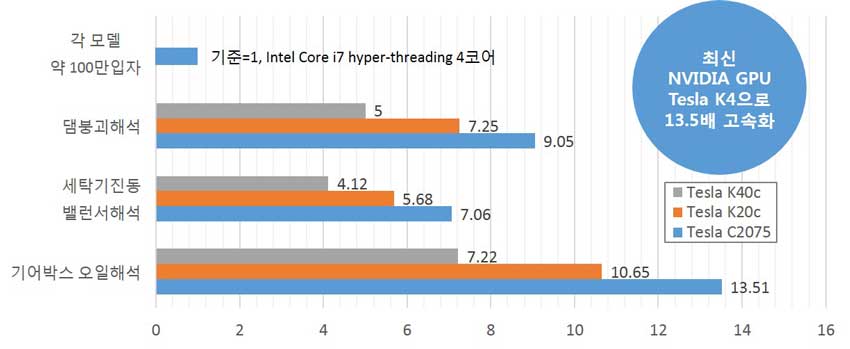

- Particleworks는 GPU를 활용한 고속 시뮬레이션이 가능합니다. 지금까지 많은 병목을 유발했던 해석 시간을 크게 단축할 수 있으므로 값비싼 슈퍼 컴퓨터나 HPC 서버 없이 PC를 이용한 해석 업무가 가능합니다.
· 2D 시뮬레이션
- 2D 시뮬레이션 옵션은 사용되는 입자 수를 크게 줄여 결과적으로 고속 계산을 가능하게 합니다. 2D 시뮬레이션은 횡단면에서 평가할 수 있는 주기적인 현상뿐만 아니라 광범위한 해석 영역을 필요로 하는 지진 해일 시뮬레이션과 같은 경우에 유용합니다.

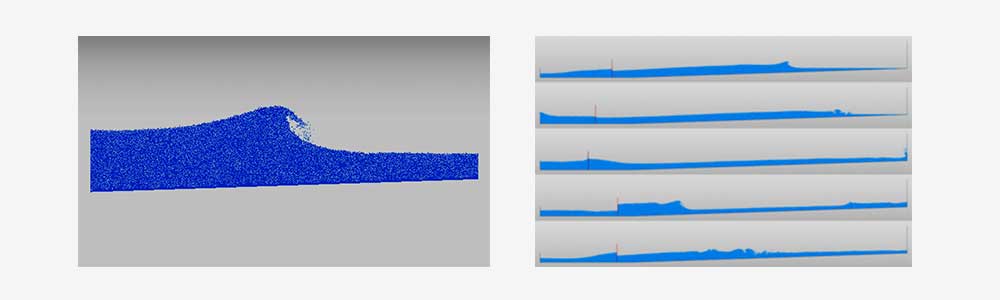

2D simulation of tsunami caused by moving plate
Co-Simulation 이점

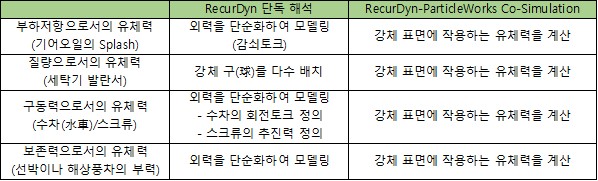

· RecurDyn 관점에서 본
Particleworks와의 Co-Simulation 이점

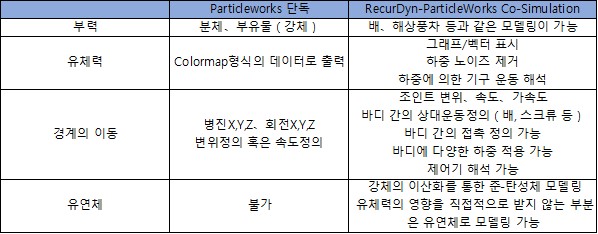

· Particleworks 관점에서 본
RecurDyn과의 Co-Simulation 이점
